| 紅黃綠各色電線代表什么含義？ |
| 瀏覽量：2878次 發布日期：2018-10-17 15:50:00 |

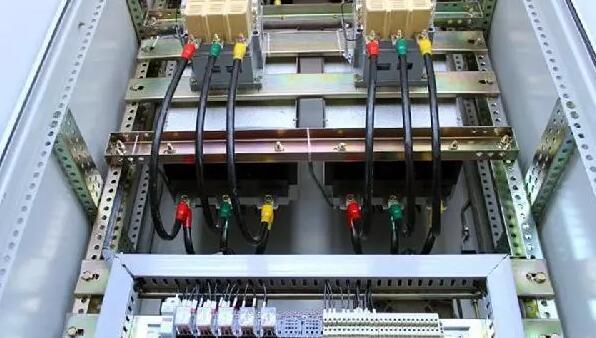

| 1、依導線顏色標志電路 黑色——裝置和設備的內部布線。

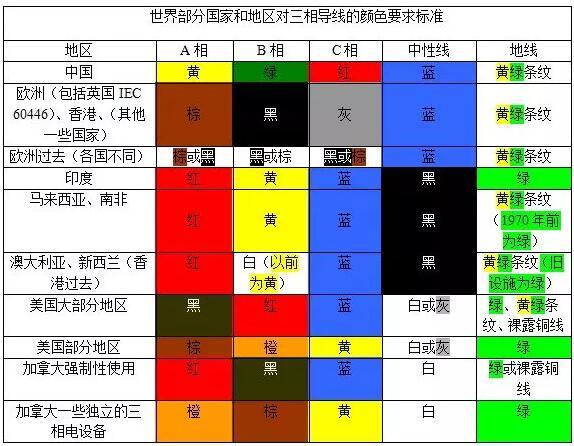

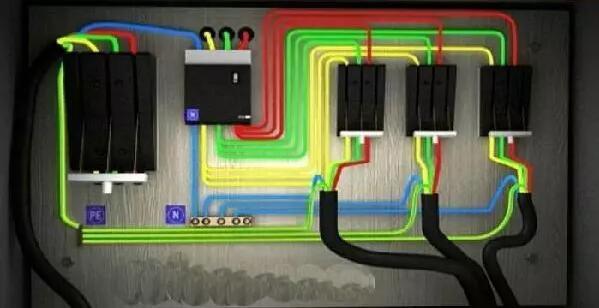

紅色——三相電路的C相； 半導體三極管的集電極； 半導體二極管、整流二極管或可控硅管的陰極。 黃色——三相電路的A相； 半導體三極管的基極； 可控硅管和雙向可控硅管的控制極。 綠色——三相電路的B相。 藍色——直流電路的負極； 半導體三極管的發射極； 半導體二極管、整流二極管或可控硅管的陽極。 淡藍色——三相電路的零線或中性線；直流電路的接地中線。 白色 雙向可控硅管的主電極；無指定用色的半導體電路。 黃和綠雙色（每種色寬約15～100毫米交替貼接）——安全用的接地線。 紅、黑色并行——用雙芯導線或雙根絞線連接的交流電路。 2、依電路選擇導線顏色時 交流三相電路 A相：黃色； B相：綠色； C相：紅色； 零線或中性線：淡藍色； 安全用的接地線：黃和綠雙色。  用雙芯導線或雙根絞線連接的交流電路 紅黑色并行。 直流電路 正極：棕色； 負極：藍色； 接地中線：淡藍色。 半導體電路 半導體三極管的集電極：紅色； 基極： 黃色；發射極：藍色。 半導體二極管和整流二極管的陽極：藍色； 陰極：紅色。 可控硅管的陽極：藍色； 控制極：黃色； 陰極：紅色。 雙向可控硅管的控制極：黃色； 主電極：白色。 整個裝置及設備的內部布線一般推薦：黑色； 半導體電路：白色； 有混淆時：容許選指定用色外的其它顏色（如：橙、紫、灰、綠藍、玫瑰紅等）。 具體標色時 在一根導線上，如遇有兩種或兩種以上的可標色，視該電路的特定情況，依電路中需要表示的某種含義進行定色。 附表：各國三相導線顏色要求標準
|
